Modeleur de fil
L'outil Thread Modeler a été développé pour permettre aux utilisateurs d'Inventor de générer un modèle réaliste de fil équivalent basé sur une fonction de fil existante d'Inventor.
Les fils modélisés sont générés avec précision, ce qui permet à l'utilisateur d'économiser beaucoup de temps et d'efforts par rapport à une approche manuelle, et confère aux modèles un degré de réalisme plus élevé.
La nouvelle commande ne peut être trouvée que dans l'environnement des pièces et est disponible dans la zone Modifier du ruban.
Ruban du modeleur de fil
Pour utiliser la commande Thread Modeler, l'utilisateur doit d'abord créer une fonction de filetage dans le modèle, à l'aide de la commande Inventor.

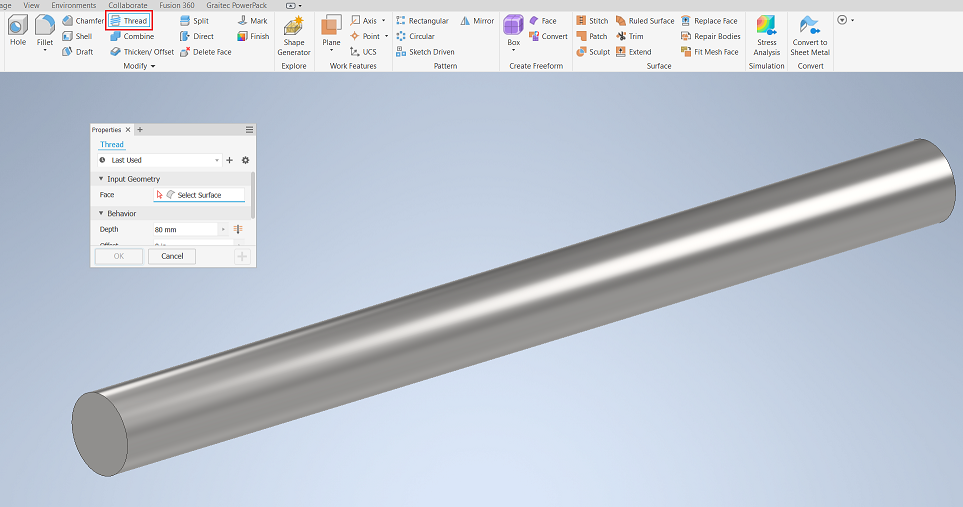

Fonctionnalité du fil de l'inventeur
La fonction Fil crée une surface qui imite le fil réel. Le résultat n'est donc qu'une image.

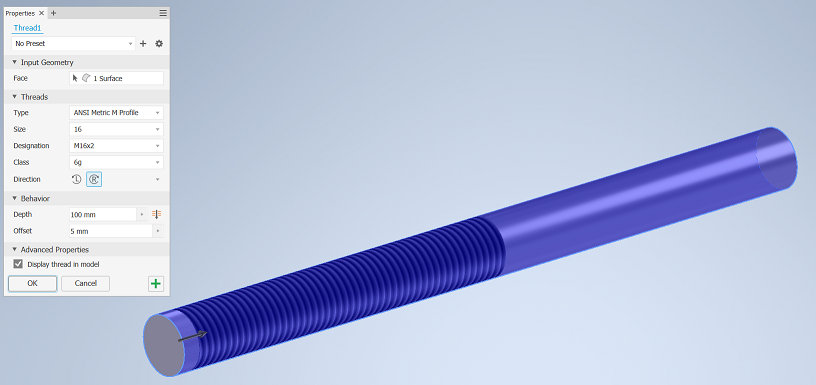

Inventor Thread création de fonctionnalités

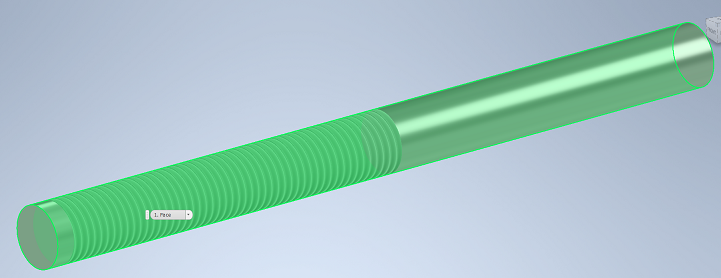

Inventor Surface des caractéristiques du fil
Une fois la surface du fil créée, sélectionnez la commande Modélisateur de fil. Cette action ouvrira une boîte de dialogue et activera le mode de sélection qui permettra de sélectionner les caractéristiques du fil dans le panneau Modèle.
Vous pouvez sélectionner un ou plusieurs fils, s'ils sont disponibles dans le modèle.
Sélection des fils
Après la sélection, appuyez sur OK et le fil sera généré automatiquement.
Derrière, le programme crée très rapidement plusieurs caractéristiques basées sur les fils sélectionnés et en appliquant la norme choisie. Une nouvelle caractéristique apparaîtra donc dans la structure de la pièce.
En outre, les caractéristiques du fil créées avec la commande Inventor seront désactivées.
Nouvelles caractéristiques de la structure des pièces
La commande Thread modeler utilise des modèles d'esquisses pour générer le modèle Thread réel.
Modèles d'esquisses de fils
Dans la version 2024, nous avons 2 normes : ISO et BSW.
Modèles de fils
