Unterzüge in Advance Design - Fallstudie
Diese Fallstudie konzentriert sich auf die Verwendung der Funktion Unterzugbemessung zur Durchführung von Nachweisen unter Berücksichtigung von Stabelemente als Unterzüge.
Beispiel 1
Wenn für den Unterzug B1 ≠ B2 ≠ 0 gilt:

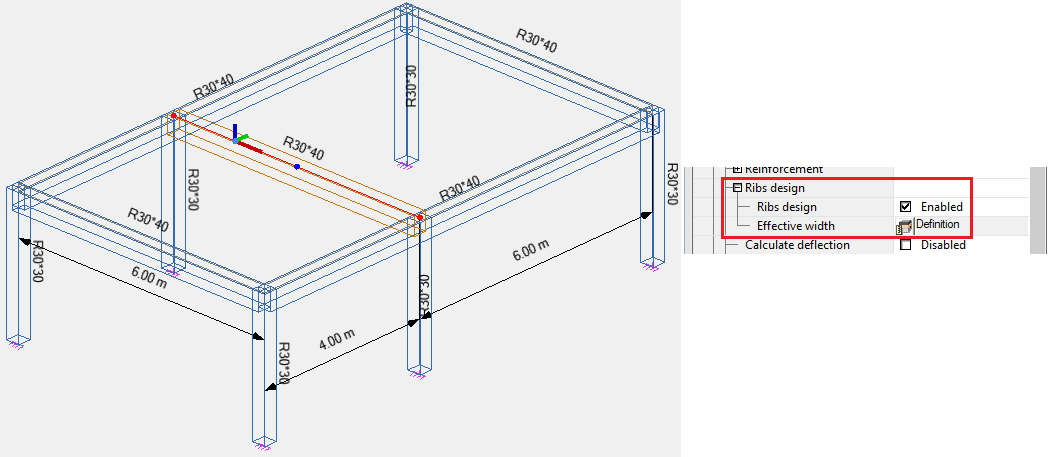

Option für die Unterzugbemessung in Advance Design
In diesem Szenario spielt die Option Unterzugbemessung eine wichtige Rolle bei der Entscheidung, ob Träger als Unterzug der Platte behandelt werden sollen. Wenn die Option aktiviert ist, werden die Träger als Unterzüge betrachtet, während bei Deaktivierung der Option die Träger nicht als Unterzüge der Platte behandelt werden.

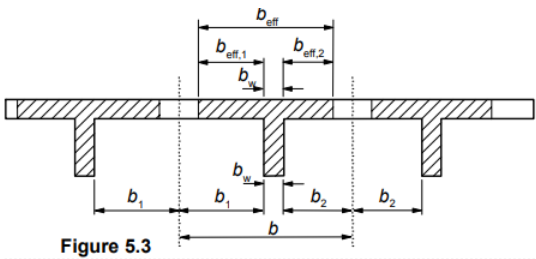

Parameter der effektiven Flanschbreite
Zu Beginn müssen die Abstände B1(b1) und B2(b2) manuell in das Dialogfeld Unterzüge-Effektive Breite eingegeben werden:
- B1 stellt die Entfernung in Y-Richtung der lokalen Achse dar und kann als (4,00m-0,30m)/2 = 1,85m berechnet werden
- In ähnlicher Weise steht B2 für den Abstand in der "Y+"-Richtung der lokalen Achse und kann als (6,00m-0,3m)/2 = 2,85m berechnet werden.
Dialog Effektive Breite-Unterzug
Sobald FEM- und Stahlbetonberechnung abgeschlossen sind, öffnen Sie das Dialogfeld Effektive Breite, um die Werte von Beff1 und Beff2 zu untersuchen.
Merkmale von Unterzügen
Diese Werte können mit der folgenden Formel ermittelt werden:
l0 bezieht sich auf den Abstand, der je nach Spannweitentyp variiert. Bei Unterzügen mit einer einzigen Spannweite ist l0 gleich der Spannweite zwischen den beiden Achsen.

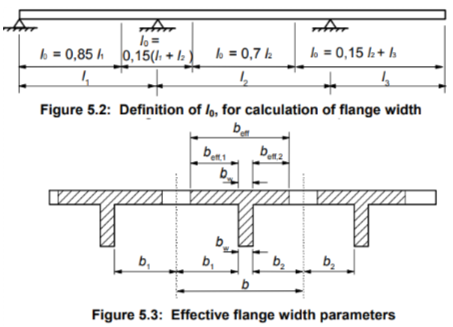

Parameter der effektiven Flanschbreite
In diesem Fall sieht die manuelle Berechnung wie folgt aus:
Beff,1 = 0,2 x 1,85 + 0,1 x 6 = 0,97m ≤ 1,20m
0,97m ≤ 1,85m
Beff,2 = 0,2 x 2,85 + 0,1 x 6,0 = 1,17m
1.17m ≤ 2.85m
Beispiel 2
Wenn für den Unterzug B1 ≠ 0 und B2 = 0 gilt:

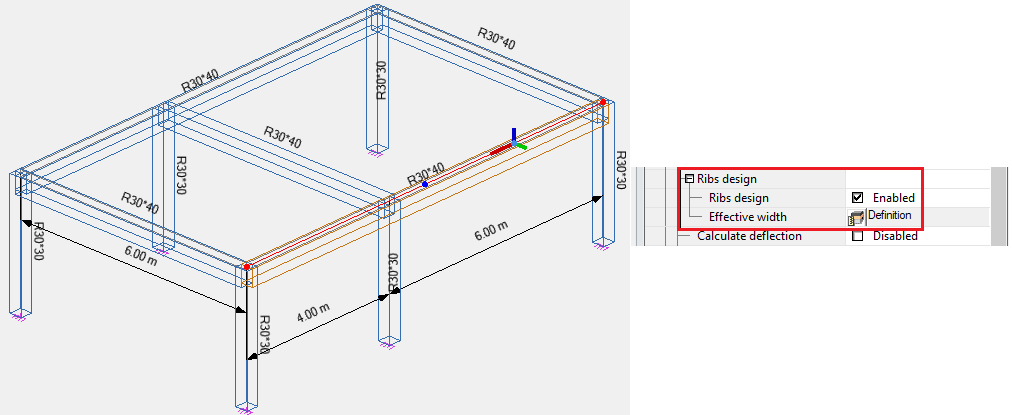

In diesem Fall ist die Option Unterzugbemessung immer noch relevant, wobei B1 den Abstand in Y-Richtung und B2 den Wert 0 darstellt.
Unterzugbemessung- Eigenschaften
B1=(6.00m-0.30m)/2=2.85m
B2=0

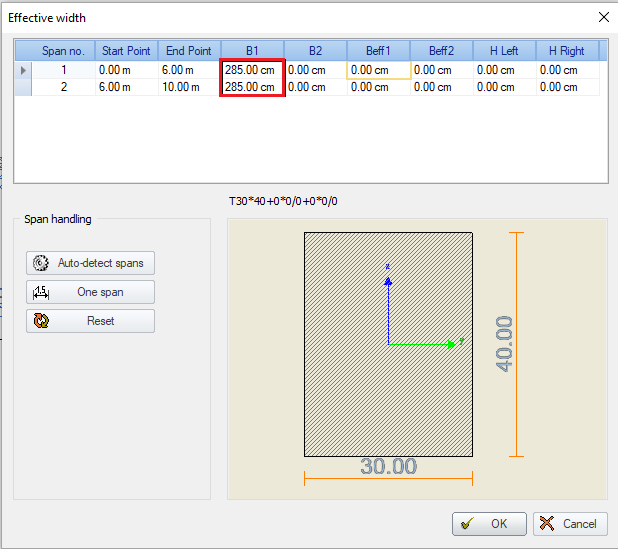

Dialog Effektive Breite-Unterzug
Sobald FEM- und Stahlbetonberechnung abgeschlossen sind, sind im Dialogfeld Effektive Breite die Werte von Beff1 und Beff2 zu beachten, die durch die oben erwähnte Berechnungsformel ermittelt wurden.
Merkmale von Unterzügen
Für Feld 1:
Beff,1 = 0.2 x 2.85m + 0.1 x (0.85 x 4m) = 0.91m ≤ 0.68m
0.68m ≤ 2.85m
Für Feld 2:
Beff,1 = 0,2 x 2,85m + 0,1 x (0,85 x 6m) = 1,08m ≤ 1,02m
1.02m ≤ 2.85m
Diese Berechnungen zeigen die effektive Breite des Unterzugs in jedem Szenario.
