Träger-an-Träger-Verbindung, gelenkig mit Winkel - Eigenschaften
Die Elemente, die die Erstellung einer Träger-an-Träger-Verbindung, gelenkig mit Winkel ermöglichen, müssen die folgenden Kriterien erfüllen:
-
Horizontale oder senkrechte Träger.
-
I- oder H-Querschnitt.
-
Die Träger sind miteinander verbunden.
-
Die Träger liegen in verschiedenen Ebenen.
-
Die beiden Flansche des Nebenträgers müssen sich innerhalb der beiden Flansche des Hauptträgers befinden.
-
Keine Orientierung.

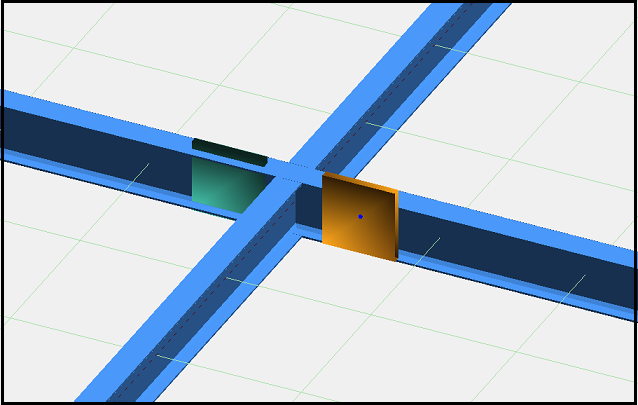

Träger-an-Träger-Verbindung, gelenkig mit Winkel
Hinweis:
Wenn der Anschluss Träger-an-Träger gelenkig mit Winkel gewählt wird, muss der zweite Träger zusätzlich zu den zuvor genannten Kriterien die gleiche lokale Achsenausrichtung haben.
Beschreibung des Fensters Eigenschaften
Träger-an-Träger-Verbindung, gelenkig mit Winkel - Eigenschaften
Allgemeines
-
Familie: zeigt die Familie der Verbindung an.
-
Kennung: Anzeigen/Ändern der ID-Nummer der Verbindung
-
Name: Anzeigen/Ändern des Standardnamens der Verbindung
-
Systeme: Anzeige der ID des Systems, in dem sich die Verbindung befindet.
-
Kommentar: Bemerkung zur Verbindung hinzufügen
-
GTC Kennung: Zeigt den ID-Nummer an, die der Verbindung nach dem GTC-Export/Import automatisch zugewiesen wird
-
Design Modul Vorlage: Auswahl der vom Design Modul verwendeten Vorlage Die Liste der verfügbaren Vorlagen hängt von der Art der Verbindung ab Die Anzahl der verfügbaren Standardvorlagen hängt von Ihrer Lokalisierung (Ländereinstellung) ab.
-
Verbindungsgruppe: Ermöglicht die Angabe einer Verbindungsgruppe für die Verbindung Die Verbindungsgruppen ermöglichen die Erstellung und Verwaltung aller Verbindungsgruppen des Modells.
Verbundene Elemente
-
Balkenversatz: gibt an, wie ein Träger gegenüber dem anderen versetzt werden soll (falls die Träger unterschiedliche Höhen haben). Der Versatz kann zwischen den Elementen im Modell definiert oder als Standard angenommen werden.
-
Träger:
-
Kennung: ID-Nummer des ersten angeschlossenen Elements.
-
Querschnitt: Querschnittstyp des ersten angeschlossenen Elements.
-
Material: Material des ersten angeschlossenen Elements.
-
System: System, zu dem das erste angeschlossene Element gehört.
-
-
Nebenträger:
-
Kennung: ID-Nummer des zweiten angeschlossenen Elements.
-
Querschnitt: Querschnittstyp des zweiten angeschlossenen Elements.
-
Material: Material des zweiten angeschlossenen Elements.
-
System: System, zu dem das zweite angeschlossene Element gehört.
-
Ergebnisse
-
Ergebnis der Design Module: zeigt den Status der Ergebnisse an, die nach der Berechnung des Anschlusses mit dem Modul Steel Connection erzielt wurden.
-
Ausnutzung: nachdem Sie die Verbindung in das Modul exportiert und berechnet haben, zeigt Advance Design in diesem Feld die berechnete Ausnutzung an.
-
Anzahl der Fehler: zeigt die Anzahl der Fehler nach der Berechnung der Verbindung an.
